JFEパズルタワー バリエーション

単列

JFEパズルタワーの標準タイプ。時間貸しや月極駐車場など、様々な用途に合わせて、幅広く活用できます。都市空間において、需要の高いパーキングです。

• 高さ寸法表

  ①全普通車の場合　　※車高1,550mm

  収容台数（台）	高さ（mm）
  20	20,960
  22	22,720
  24	24,480
  26	26,240
  28	28,000
  30	29,760
  32	31,520
  34	33,280
  36	35,040
  38	36,800
  40	38,560
  42	40,320
  44	42,080
  46	43,840
  48	45,600
  50	47,360

  ※31m以上の場合は、中高層建物の規制を受けます。


＜高さの計算式＞　最大高さ53m（ピット除く）
①全普通車の場合
1F + 車室（普通車） + 機械室
2,000mm + 1,760mm × N層 + 1,360mm

②ハイルーフ車の場合
1F + 車室（ハイルーフ車） + 車室（普通車） + 機械室
2,350mm + 2,260mm × H層 + 1,760mm × N層 + 1,360mm

③セミハイルーフ車の場合
1F + 車室（セミハイルーフ車） + 車室（普通車） + 機械室
2,350mm + 2,010mm × S層 + 1,760mm × N層 + 1,360mm

（注）装置高さにより間口・奥行寸法を変更する場合があります。
（注）高さ32m以下の場合、間口・奥行寸法がマイナスする場合があります。
（注）高さ45m以上の場合、間口・奥行寸法がプラスする場合があります。

重列

限られたスペースの有効活用に適したタイプ。間口が狭く、奥行きのある地形で2基建てる場合には効率的な方式です。

• 高さ寸法表

  ①全普通車の場合　　※車高1,550mm

  収容台数（台）	高さ（mm）
  40	21,060
  44	22,820
  48	24,580
  52	26,340
  56	28,100
  60	29,860
  64	31,620
  68	33,380
  72	35,140
  76	36,900
  80	38,660
  84	40,420
  88	42,180
  92	43,940
  96	45,700
  100	47,460

  ※31m以上の場合は、中高層建物の規制を受けます。


＜高さの計算式＞　最大高さ45m（ピット除く）
①全普通車の場合
1F + 車室（普通車） + 機械室
2,000mm + 1,760mm × N層 + 1,460mm

②ハイルーフ車の場合
1F + 車室（ハイルーフ車） + 車室（普通車） + 機械室
2,350mm + 2,260mm × H層 + 1,760mm × N層 + 1,460mm

③セミハイルーフ車の場合
1F + 車室（セミハイルーフ車） + 車室（普通車） + 機械室
2,350mm + 2,010mm × S層 + 1,760mm × N層 + 1,460mm

（注）装置高さにより間口・奥行寸法を変更する場合があります。
（注）高さ32m以下の場合、間口・奥行寸法がマイナスする場合があります。
（注）高さ45m以上の場合、間口・奥行寸法がプラスする場合があります。

90度入庫型

間口の狭い敷地に適しているパーキングです。標準タイプとは違い、ターンテーブルは90度回転を使用し、効率的に敷地を利用します。
※下記イラストは並列型+90度入庫型の複合型となります

• 高さ寸法表

  ①全普通車の場合　　※車高1,550mm

  収容台数（台）	高さ（mm）
  20	23,370
  22	25,130
  24	26,890
  26	28,650
  28	30,410
  30	32,170
  32	33,930
  34	35,690
  36	37,450
  38	39,210
  40	40,970
  42	42,730
  44	44,490
  46	46,250
  48	48,010
  50	49,770

  ※31m以上の場合は、中高層建物の規制を受けます。


＜高さの計算式＞　最大高さ53m（ピット除く）
①全普通車の場合
1F + 車室（普通車） + 機械室
2,350mm + 1,760mm × N層 + 1,360mm

②ハイルーフ車の場合
1F + 車室（ハイルーフ車） + 車室（普通車） + 機械室
2,350mm + 2,260mm × H層 + 1,760mm × N層 + 300mm +1,360mm

③セミハイルーフ車の場合
1F + 車室（セミハイルーフ車） + 車室（普通車） + 機械室
2,350mm + 2,010mm × S層 + 1,760mm × N層 + 300mm + 1,360mm

（注）装置高さにより間口・奥行寸法を変更する場合があります。
（注）高さ32m以下の場合、間口・奥行寸法がマイナスする場合があります。
（注）高さ45m以上の場合、間口・奥行寸法がプラスする場合があります。

複数乗り入れ方

建物上階の駐車スペースを活かしたい場合に、パズルタワーを隣接させ、乗り込み口を設置するタイプです。

• 高さ寸法表

  ①全普通車の場合　　※車高1,550mm

  収容台数（台）	高さ（mm）
  20	26,110
  22	27,870
  24	29,630
  26	31,390
  28	33,150
  30	34,910
  32	36,670
  34	38,430
  36	40,190
  38	41,950
  40	43,710
  42	45,470
  44	47,230
  46	48,990
  48	50,750
  50	52,510

  ※31m以上の場合は、中高層建物の規制を受けます。


＜高さの計算式＞　最大高さ53m（ピット除く）
地上部（高さ1）
①全普通車の場合
1F + 車室（普通車） + 車室2
2,350mm + 1,760mm × N層 + 2,400mm

②ハイルーフ車の場合
1F + 車室（ハイルーフ車） + 車室（普通車） + 車室2
2,350mm + 2,260mm × H層 + 1,760mm × N層 + 2,400mm

③セミハイルーフ車の場合
1F + 車室（セミハイルーフ車） + 車室（普通車） + 車室2
2,350mm + 2,010mm × S層 + 1,760mm × N層 + 2,400mm

地上部（高さ2）
①全普通車の場合
2F + 車室（普通車） + 機械室
2,400mm + 1,760mm × N層 + 1,360mm

②ハイルーフ車の場合
2F + 車室（ハイルーフ車） + 車室（普通車） + 機械室
2,900mm + 2,260mm × H層 + 1,760mm × N層 + 1,360mm

③セミハイルーフ車の場合
2F + 車室（セミハイルーフ車） + 車室（普通車） + 機械室
2,900mm + 2,010mm × S層 + 1,760mm × N層 + 1,360mm

（注）装置高さにより間口・奥行寸法を変更する場合があります。
（注）高さ32m以下の場合、間口・奥行寸法がマイナスする場合があります。
（注）高さ45m以上の場合、間口・奥行寸法がプラスする場合があります。

複列

タワーを2基設置したいが、少し寸法が足りない、または収納効率をあげたい場合に適しています。
※下記イラストは90度入庫型と複列の複合型となります

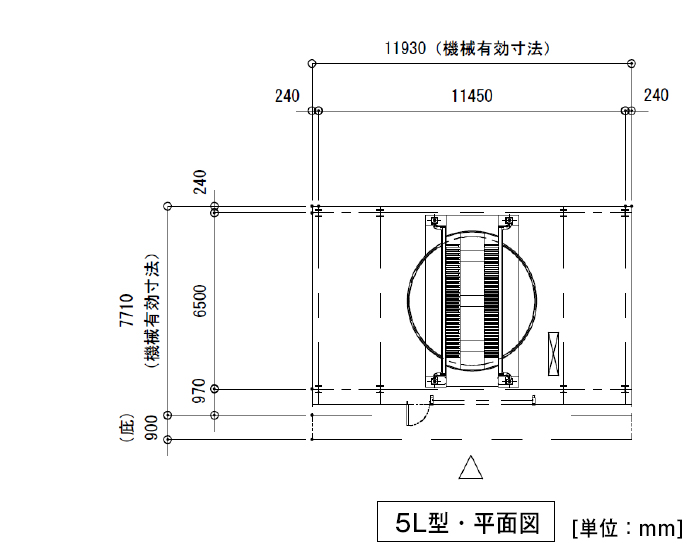

• 高さ寸法表

  ①全普通車の場合　　※車高1,550mm

  収容台数（台）	高さ（mm）
  39	25,060
  43	27,140
  47	29,220
  51	31,300
  55	33,380
  59	35,460
  63	37,540
  67	39,620
  71	41,700
  75	43,780
  79	45,860
  83	47,940
  87	50,020
  91	52,100
  95	54,180
  99	56,260

  ※31m以上の場合は、中高層建物の規制を受けます。


＜高さの計算式＞　最大高さ53m（ピット除く）
①全普通車の場合
1F + 車室（普通車） + 機械室
2,600mm + 2,080mm × N層 + 300mm + 1,360mm

②ハイルーフ車の場合
1F + 車室（ハイルーフ車） + 車室（普通車） + 機械室
2,400mm + 2,580mm × H層 + 2,080mm × N層 + 300mm +1,360mm

③セミハイルーフ車の場合
1F + 車室（セミハイルーフ車） + 車室（普通車） + 機械室
2,400mm + 2,330mm × S層 + 2,080mm × N層 + 300mm + 1,360mm

（注）装置高さにより間口・奥行寸法を変更する場合があります。
（注）高さ32m以下の場合、間口・奥行寸法がマイナスする場合があります。
（注）高さ45m以上の場合、間口・奥行寸法がプラスする場合があります。

前面空地利用型

通常1基しか設置できない奥行きのない敷地に、２基の設置が可能です。１台でも多くの車が収納できる、高収納タイプのパーキングです。

• 高さ寸法表

  ①全普通車の場合　　※車高1,550mm

  収容台数（台）	高さ（mm）
  40	23,410
  44	25,170
  48	26,930
  52	28,690
  56	30,450
  60	32,210
  64	33,970
  68	35,730
  72	37,490
  76	39,250
  80	40,010
  84	42,770
  88	44,530
  92	46,290
  96	48,050
  100	49,810

  ※31m以上の場合は、中高層建物の規制を受けます。


＜高さの計算式＞　最大高さ45m（ピット除く）
①全普通車の場合
1F + 台車部 + 車室（普通車） + 機械室
2,600mm + 1,550mm + 1,760mm × N層 + 1,600mm

②ハイルーフ車の場合
1F + 台車部 + 車室（ハイルーフ車）+ 車室（普通車） + 機械室
2,600mm + 1,550mm + 2,260mm × H層 + 1,760mm × N層 + 1,600mm

③セミハイルーフ車の場合
1F + 台車部 + 車室（セミハイルーフ車）+ 車室（普通車） + 機械室
2,600mm + 1,550mm + 2,010mm × S層 + 1,760mm × N層 + 1,6000mm

（注）躯体とブラケットの取り合いにより、装置寸法を変更することがあります。
（注）装置高さにより間口・奥行寸法を変更するる場合があります。
（注）高さ32m以下の場合、間口・奥行寸法がマイナスする場合があります。
