JFEスーパーパズル

駐車場の常識を変えた全スペース対応方式

従来の駐車装置では、地上ではタワー型、地下では水平・多層循環方式、平面往復方式が中心となり、それぞれの方式が独立したものでした。しかし、土地や建物をより有効かつ効率よく活用するには、空きスペースをいかに効率的に使うかが大切です。
JFEスーパーパズルは、この課題に応えるため、パズルタワーで培ったくし歯式のノウハウを活かし、地上でも地下でも様々な空間を利用できる中規模駐車場向けの駐車設備です。

特長

  • 空間を有効活用できる 自由設計
  • 消費電力の大幅削減
  • さらに向上した操作性
  • 安全性の充実

主な適応箇所

  • オフィスビル
  • 商業施設
  • マンション

動画

入出庫のしくみ 迅速な連続入庫・出庫が可能です。 ①リフトによる昇降。 ②リフトから台車への受け渡し。 ③台車での走行。

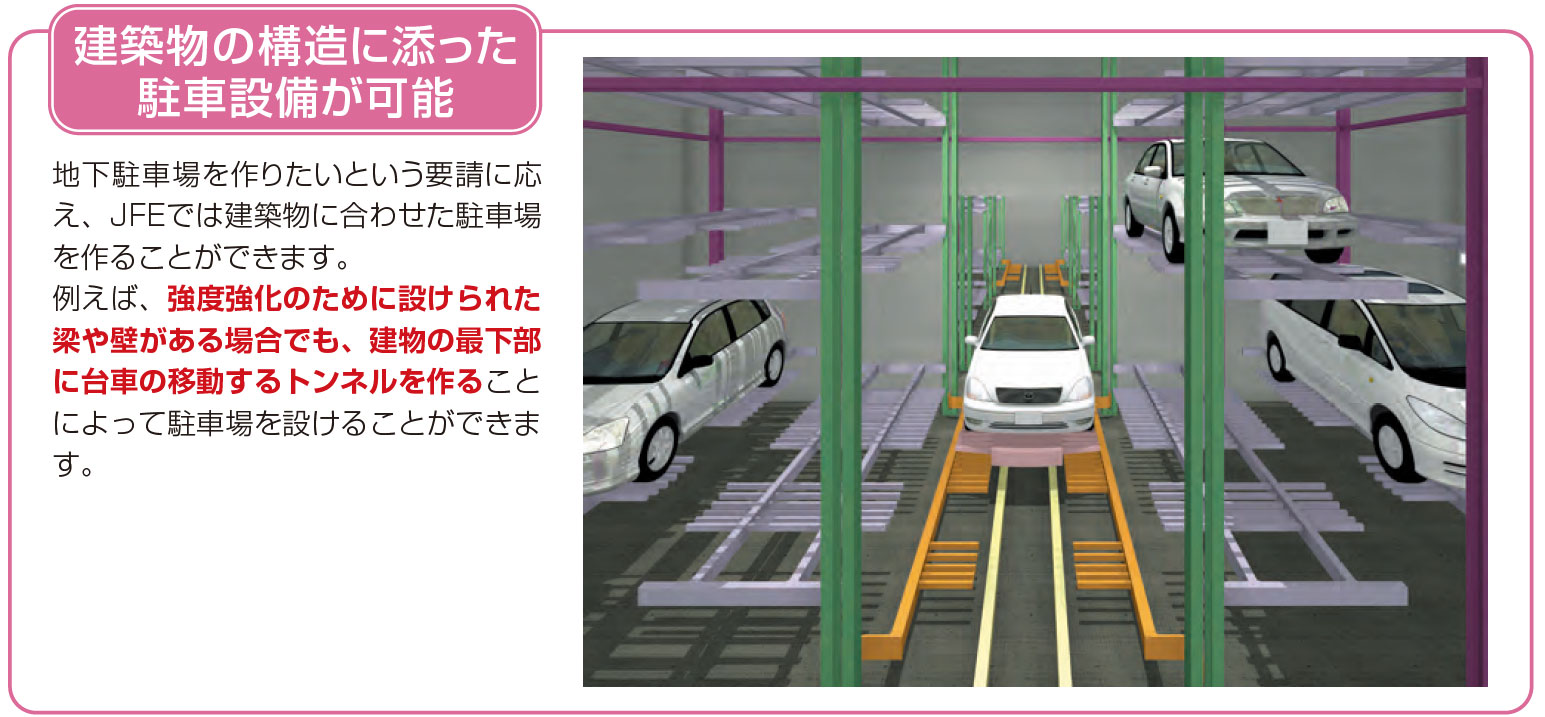

建築物の構造に添った駐車設備が可能

JFEスーパーパズルの標準仕様

タイプ 3L型 5L型
全長(mm) 5,050 5,300
全幅(mm) 1,850 1,900
全幅(mm)(ドアミラー含む) 1,950 2,000
全高(mm) 1,550 1,550
全高(mm)(ハイルーフ型) 2,050 2,050
全重量(kg) 2,000 2,500
タイヤ外幅(mm) 1,840 1,940
最低地上高(mm) 100 100
方式 くし歯方式、タイヤ落とし込み方式
駆動部 昇降 主索 特殊ローラーチェーン2重装備
出力 18.5kW、22kW、30kW
速度 最大90m/min
横行 出力 0.2kW、0.4kW
速度 最大27m/min
台車
(前後)
出力 15kW、180m/min
速度 最大27m/min
入出庫部 0.2kW、0.4kW
ターンテーブル 0.2kW、0.4kW
制御方法 運転制御 シーケンサプログラム運転
速度制御 インバータによる速度変換
操作方式 液晶タッチパネル方式
暗証番号方式
カードリーダー方式

バリエーション

【単列型】

JFEスーパーパズルGS(建設大臣認定 第458号)は、1ユニットあたり、入出庫バース1個、エレベータ1台、走行台車1台、各列の昇降リフト等により標準構成しています。

【単列型】

【複列型】

JFEスーパーパズルGS(建設大臣認定 第10423号)は、1ユニットあたり、入出庫バース1個、エレベータ1台、走行台車1台、各列の昇降リフト等により標準構成しています。

【単列型】
